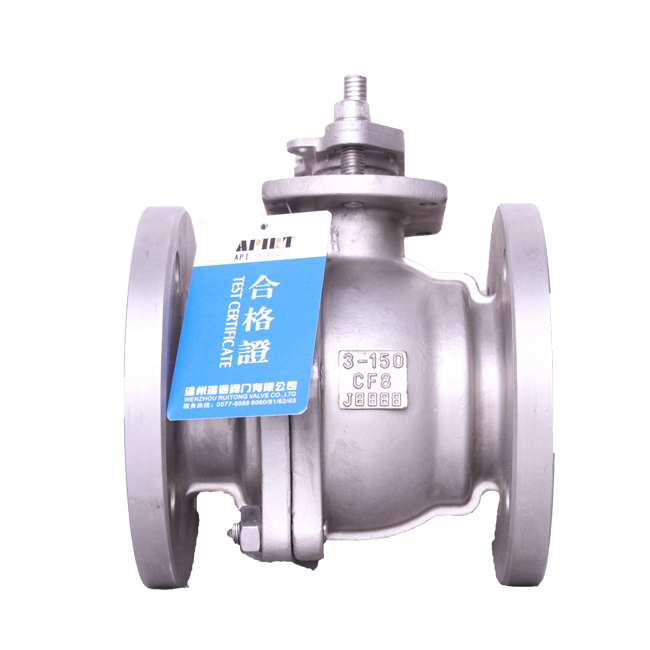

不銹鋼美標球閥產品簡述：

美標球閥適用于空氣、蒸汽、水、氣體、石油和石化產品、腐蝕性介質等，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。美標球閥緊湊、外形精美、智能控制、性能不錯、品質優良、使用方便等諸多特點。三片式美標球閥為密封性能優良，流通能力大，流阻系數小，結構簡單、維修簡單、使用壽命長。美標球閥通常應用密封要求嚴格場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。

美標球閥設計標準：

APPLECABLE STANDARDS：

防爆中軸/全流Blow-out Proof stem/Full port

設計和制造標準按照Design: ASME B16.34,API608；

結構長度按照face toface : ASME B16.10；

法蘭端尺寸按照End Flange：ASME B16.5；

檢驗和測試按照Test: API598；

防火設計測試Fire Safe：API607；

美標球閥產品概述:

不銹鋼美標球閥Q41F的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。
不銹鋼美標球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷，在受到較高壓力沖擊時，球體可能會發生偏移。這種結構，一般用于中低壓球閥。

不銹鋼美標球閥Q41F性能規范

【不銹鋼美標球閥主要零部件材料】

【不銹鋼美標球閥主要連接尺寸】

【不銹鋼美標球閥操作和使用】

1）操作前須確認管路和閥已被沖洗過。

2）閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈（90°）時，閥關斷。反向旋轉1/4圈（90°）時，閥開啟。

3）當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。

4） 安裝在保溫管道上的各類手動球閥，手柄均不得向下。

5） 安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
