三片式球閥設計標準：

設計和制造標準按照

螺紋標準按照：ASME B1.20.1,BS21

DIN 2999/259,ISO 228/1；JIS B 0203,ISO 7/1

對焊標準：: ASME B16.25

承插焊標準：: ASME B16.11

檢測標準：: MSS SP-110,EN 12266

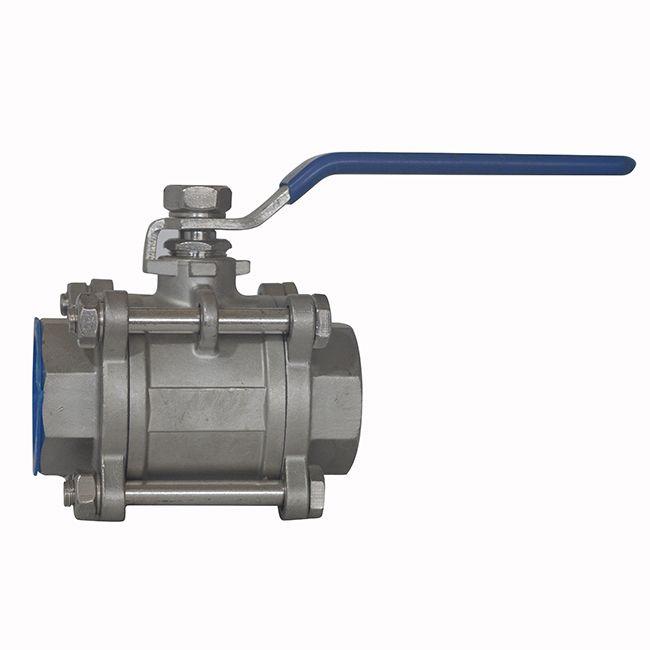

不銹鋼三片式球閥產品簡述：

三片式螺紋球閥及對焊連接球閥分為整體式一片式、兩段式及三段式。閥體鑄造采用臺灣引進的新型工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。內螺紋連接球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。

Q11F三片式球閥主要連接尺寸及重量

Q11F三片式球閥主要零件材料
