不銹鋼閘閥

您當前的位置:首頁 / 產品中心 / 閘閥 / 法蘭閘閥 / 不銹鋼閘閥

產品展示

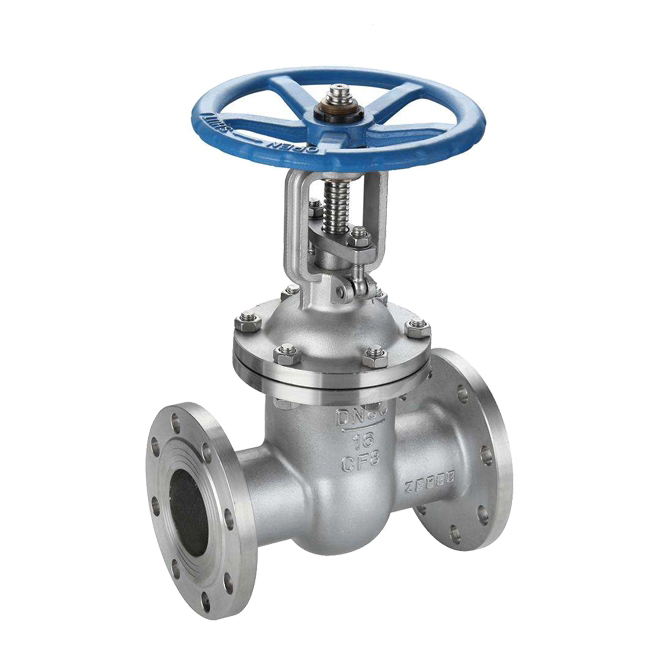

不銹鋼閘閥

不銹鋼閘閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-8588 8060

產品詳情

不銹鋼法蘭閘閥特點：

1.結構緊湊，設計合理，閥門剛性好，通道流暢，流阻系數小。

2.密封面采用不銹鋼和硬質合金，使用壽命長。

3.采用柔性石墨填料，密封可靠，操作輕便靈活。

4.驅動方式分手動，電動，氣動，齒輪傳動。結構形式：彈性契式單閘板，剛性契式單閘板和雙閘板形式。

5.廣泛適用于石油，化工，火力發電廠等油品，水蒸汽管路上作接通或工作截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

不銹鋼法蘭閘閥產品規范Product Specification

不銹鋼閘閥產品規范 Product Specification

設計制造：按GB/T12234-89的規定結構長度：按GB/T12221-89的規定法蘭面尺寸：按JB79GB/T9112-9131的規定

檢查與試驗：安JB/T9092-99GB/T13927-92的規定傳動方式：手動、電動、齒輪

國標法蘭閘閥產品規范Product Specification

公稱壓力 PN（MPa）	試驗壓力（MPa）
公稱壓力 PN（MPa）	殼體	密封（液）	密封（氣）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8		2.8
4.0	6.0	4.4		4.4
6.4	9.6	7.0		7.0
10.0	15.0	11.0		11.0
16	24.0	18.0

國標法蘭閘閥適用范圍Applicable Scope

殼體材料	適用介質	適用溫度℃
碳素鋼（C型）	水，蒸氣，油品	≤425
鉻鎳鈦（P型）	硝酸類	≤200
鉻鎳鉬鈦鋼（R型）	醋酸類	≤200
鉻鎳鉬（I型）	水，蒸氣，油品	≤550

國標法蘭閘閥主要零部件材料 Main Part Material

閥門，閥蓋	閘板，閥座	閥桿	閥桿螺母	填料	手輪
不銹鋼	優良碳鋼+硬質合金或不銹鋼	鉻不銹鋼	鋁青銅	石墨石棉盤根	可鍛鑄鐵球墨鑄鐵
不銹鋼	不銹鋼，不銹鋼+硬質合金	鉻鎳鈦不銹鋼		襯聚四氟乙烯
鉻鎳鉬鈦鋼	不銹鋼，不銹鋼+硬質合金	鉻鎳鈦不銹鋼		石棉盤根
鉻鎳鉬	合金鋼+硬質合金	鉻鉬鋁鋼材 318（抗硫系列）		柔性石墨填充四氟（抗硫系列）

碳鋼閘閥主要零件材料：

零件名稱	閥體材料Body Material Code				Part Name
閥體/閥蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti/CF8	ZG1Cr18Ni12Mo2Ti/CF8M	Body/Bonnet
閘板	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti/CF8	ZG1Cr18Ni12Mo2Ti/CF8M	Wedge
閥桿	Cr13	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	Stem
填料	柔性石墨/Flexible Graphite		聚四氟乙烯/PTFE		Packing
墊片	18-8柔性石墨/18-8Flexible Graphite				Gasket
螺栓	35/35CrMo	25CrMoV	1Cr18Ni9	1Cr18Ni9	Bolt
適用溫度	-29-425℃	-29-450℃	-40-200℃	-40-200℃	Suitable Temp.
適用介質	水、油品、蒸汽 Water,Oil,Steam	蒸汽、油品 Steam,Oil	硝酸類 Nitrc Acid	醋酸類 Acetic Acid	Suitable Medium

碳鋼閘閥主要外形和連接尺寸Main External And Connection

法蘭閘閥主要外形和連接尺寸Main External And Connection Dimension 單位Unit：mm

型號	公稱通徑	尺寸
型號	公稱通徑	L	D	D1	D2	b-f	z-Φd	H	D0
Z41W-1.6Mpa Z41H-16C Z41Y-16I	15	130	95	65	45	14-2	4-14	170	120
	20	150	105	75	55	14-2	4-14	200	120
	25	160	115	85	65	14-2	4-14	215	140
	32	180	135	100	78	16-2	4-18	260	160
	40	200	145	110	85	16-3	4-18	290	200
	50	250	160	125	100	16-3	4-18	345	220
	65	265	180	145	120	18-3	4-18	360	240
	80	280	195	160	135	20-3	8-18	385	280
	100	300	215	180	155	20-3	8-18	430	300
	125	325	245	210	185	22-3	8-18	520	320
	150	350	280	240	210	24-3	8-23	610	350
	200	400	335	295	265	26-3	12-23	765	400
	250	450	405	355	320	30-3	12-25	895	450
	300	500	460	410	375	30-4	12-25	1145	500
	350	550	520	470	435	34-4	16-25	1200	550
	400	600	580	525	485	36-4	16-30	1400	600
	450	650	640	585	545	40-4	20-30	1500	650
	500	700	705	650	608	44-4	20-34	1630	700
	600	800	840	770	718	48-5	20-41	1830	800

主要連接尺寸

型號	公稱通徑	尺寸
型號	公稱通徑	L	D	D1	D2	b-f	z-Φd	H	D0
Z41W-2.5Mpa Z41H-25C Z41Y-25C Z41Y-25I	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	200	120
	25	160	115	85	65	16-2	4-14	215	140
	32	180	135	100	78	18-2	4-18	260	160
	40	200	145	110	85	18-3	4-18	290	200
	50	250	160	125	100	20-3	4-18	345	220
	65	265	180	145	120	22-3	8-18	360	240
	80	280	195	160	135	22-3	8-18	385	280
	100	300	230	190	160	24-3	8-23	430	300
	125	325	270	220	188	28-3	8-25	520	320
	150	350	300	250	218	30-3	8-25	610	350
	200	400	360	310	278	34-3	12-25	765	400
	250	450	425	370	332	36-3	12-30	900	450
	300	500	485	430	390	40-4	16-30	1130	500
	350	550	550	490	448	44-4	16-34	1250	550
	400	600	610	550	505	48-4	16-34	1430	600
	450	650	660	600	555	50-4	20-34	1520	650
	500	700	730	660	610	52-4	20-41	1650	700
	600	800	840	770	718	56-5	20-41	1850	800

主要連接尺寸

型號	公稱通徑	尺寸
型號	公稱通徑	L	D	D1	D2	D6	b-f	z-Φd	H
Z41W-4.0Mpa Z41H-40C Z41Y-40C Z41Y-40I	15	130	95	65	45	40	16-2	4-14	170
	20	150	105	75	55	51	16-2	4-14	200
	25	160	115	85	65	58	16-2	4-14	215
	32	180	135	100	78	66	18-2	4-18	260
	40	200	145	110	85	76	18-3	4-18	290
	50	250	160	125	100	88	20-3	4-18	345
	65	280	180	145	120	110	22-3	8-18	360
	80	310	195	160	135	121	22-3	8-18	385
	100	350	230	190	160	150	24-3	8-23	430
	125	400	270	220	188	176	28-3	8-25	530
	150	450	300	250	218	204	30-3	8-25	620
	200	550	375	320	282	260	38-3	12-30	780
	250	650	445	385	345	313	42-3	12-34	900
Z41W-6.4Mpa Z41H-64C Z41Y-64C Z41Y-64I	15	170	105	75	55	41	18-2	4-14	175
	20	190	125	90	68	51	20-2	4-18	200
	25	210	135	100	78	58	22-2	4-18	215
	32	230	150	110	82	66	24-2	4-23	270
	40	240	165	125	95	76	24-3	4-23	300
	50	250	175	135	105	88	26-3	4-23	370
	65	280	200	160	130	110	28-3	8-23	385
	80	310	210	170	140	121	30-3	8-23	400
	100	350	250	200	168	150	32-3	8-25	460
	125	400	295	240	202	176	36-3	8-30	570
	150	450	340	280	240	204	38-3	8-34	660
	200	550	405	345	300	260	44-3	12-34	820
	250	650	470	400	352	313	48-3	12-41	1000
