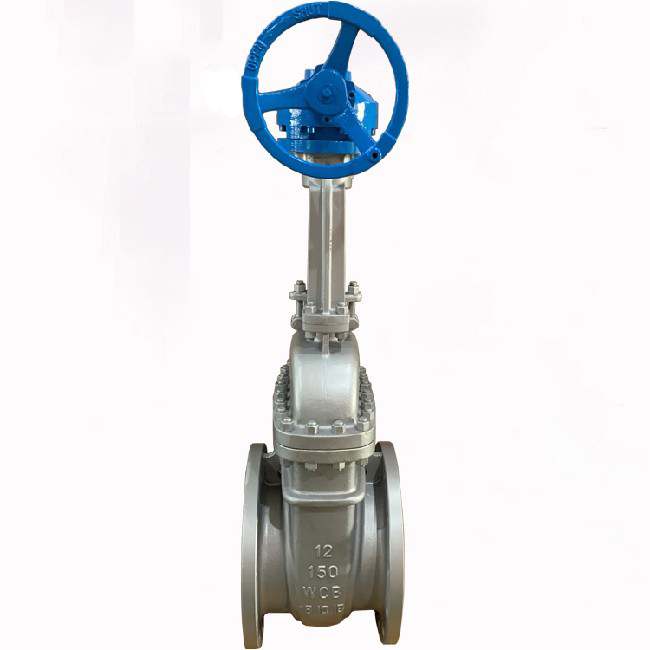

Z541傘齒輪的操作法蘭閘閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-8588 8060

產品詳情

Z541傘齒輪的操作法蘭閘閥

閘閥又稱閘板閥或閘門閥，應用廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
閘閥具有以下優點：

1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。

2、開閉較省力。

3、介質流向不受限制 , 不擾流、不降低壓力。

4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

傘齒輪閘閥性能范圍 Specifications

型號 Type	公稱壓力 Nominal pressure	試驗壓力Test pressure			工作溫度(℃) Working Temperature	適用介質 Suitable Medium
		強度(水)Mpa	密封(水)空氣(Mpa)	低壓密封(空氣)Mpa
Z541W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋酸類

傘齒輪閘閥主要零件材料 Material for main parts

零件名稱 Part name	材料Material
	Z41Y-16i/25i/40i	Z41W-16P/25P/40P	Z41W-16R/25P/40R
閥體、閥蓋 Body donnet	鉻鎳鋼 Ci Ni STEEL	鉻鎳鈦鋼 Ci Ni Ti	鉻鎳鉬鈦鋼 Ci Ni Mo Ti Steel
閥板 Wedge gate	合金鋼+硬質合金
閥桿 Stem	合金鋼 ALLoy steel
閥桿螺母 Stem	鋁鐵青銅 Al bronze
手輪 Hand wheel	灰鑄鐵、可鑄鍛鐵 Castirom forageable casriron

一、Z541H/Z540Y傘齒輪法蘭閘閥概述：

傘齒輪閘閥Z541H-16C是比較常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，不適用于調節介質流量，閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。傘齒輪閘閥適用于石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

二、Z541H/Z540Y傘齒輪法蘭閘閥設計制造標準：

設計制造：GB/T12234-89

結構長度：GB/T12221-89

法蘭連接尺寸：JB/T79-94

閥門檢查和試驗：GB/T13927-92

三、Z541H/Z540Y~PN160 傘齒輪閘閥主要性能參數：

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z540H-16C-160	16~160	1.6~16.0	≤425	水、蒸汽、油品
Z540Y-16C-160	16~160	1.6~16.0	≤425	水、蒸汽、油品
Z540Y-16I-160	16~160	1.6~16.0	≤550	蒸汽、油品
Z540W16P-40P	16~40	1.6~4.0	≤150	弱腐蝕性介質
Z540Y-16P-160P	16~160	1.6~16.0	≤150	弱腐蝕性介質
Z540W-16R-40R	16~40	1.6~4.0	≤150	腐蝕性介質
Z540Y-16R-160R	16~160	1.6~16.0	≤150	腐蝕性介質
Z540Y-16PⅠ~40PⅠ	16~40	1.6~4.0	≤650	熱煙氣等
Z540Y-16PⅡ~0PⅡ	16~40	16~4.0	≤650	熱煙氣等

四、Z541H/Z540Y~PN160 傘齒輪閘閥零部件材料：

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z540H-16C~160	碳素鋼	碳素鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z540Y-16C~160			堆焊硬質合金
Z540Y-16I~160I	鉻鉬合金鋼	鉻鉬合金鋼	堆焊硬質合金	柔性石墨
Z540W-16P~160P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	聚四氟乙烯
Z540Y-16P~160P			堆焊硬質合金	柔性石墨
Z540W-16R~160R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料	聚四氟乙烯
Z540Y-16R~160R			堆焊硬質合金
Z540Y-16PⅠ~40PⅠ	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金	柔性石墨
Z540Y-16PⅡ~40PⅡ

五、Z541H/Z540Y型 PN16 傘齒輪閘閥主要外形及結構尺寸

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
300	500	1310	640	504	600	800	2410	640	2140
350	550	1468	640	674	700	900	2600	640	3275
400	600	1780	640	950	800	100	2860	720	3920
450	650	1880	640	1300	900	1100	3170	720	4435
500	700	2110	640	1530	—	—	—	—	—

六、Z541H/Z540Y PN25 傘齒輪閘閥主要外形及結構尺寸

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
300	500	1310	640	504	600	800	2410	640	2150
350	550	1468	640	680	700	900	2600	640	3290
400	600	1780	640	960	800	1000	2860	720	3940
450	650	1880	640	1310	900	1100	3170	720	4450
500	700	2110	640	1540	—	—	—	—	—

七、Z541H/Z540Y 型 PN40 傘齒輪閘閥主要外形及結構尺寸

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
300	750	1500	640	630	450	1052	2320	640	1720
350	850	1960	640	985	500	1150	2450	640	2040
400	950	2170	640	1430	600	1350	2940	640	3050

八、Z541H/Z540Y 型 PN63 傘齒輪閘閥主要外形及結構尺寸

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
200	550	1420	550	430	350	850	2060	640	840
250	650	1580	640	530	400	950	2270	640	1410
300	750	1770	640	590	—	—	—	—	—

九、Z541H/Z540Y 型 PN100 傘齒輪閘閥主要外形及結構尺寸

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
200	550	1490	550	730	350	850	2180	640	1700
250	650	1720	640	900	400	950	2390	640	2500
300	750	4890	640	1200	—	—	—	—	—

十、Z541H/Z540Y型 PN160 傘齒輪閘閥主要外形及結構尺寸

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
150	600	1250	550	492	200	750	1520	550	780

十一、Z541H/Z540Y傘齒輪閘閥主要特點及用途：

1、結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。

2、密封面采用不銹鋼和硬質合金，使用壽命長。

3、采用柔性石墨填料板、密封可靠、操作輕便靈活。

4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。

5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
